คุณสมบัติและคุณลักษณะหลัก
รายละเอียดสเปค
| สเปก | พารามิเตอร์ |
|---|---|
| รับน้ำหนักสูงสุด | 20 กก. |

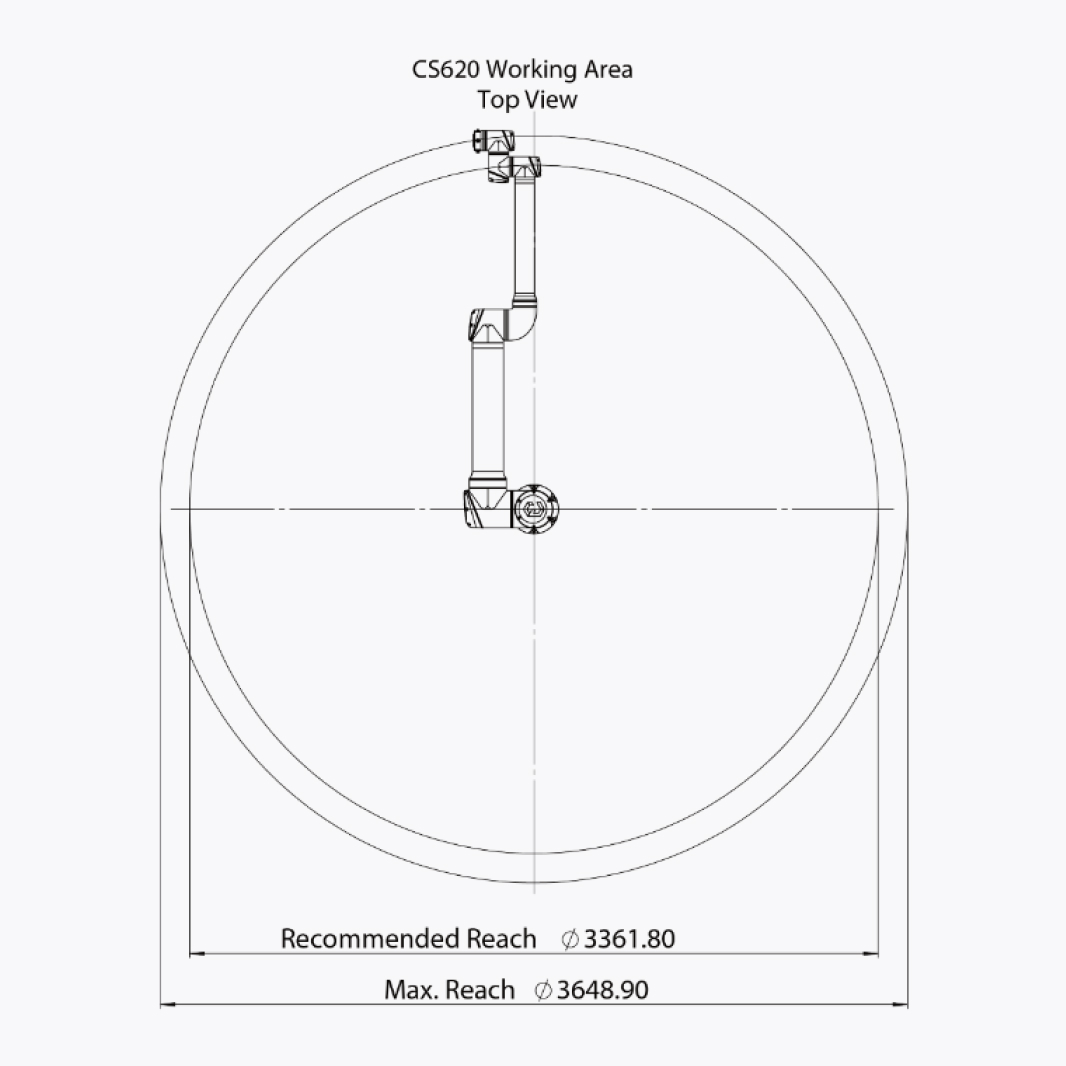

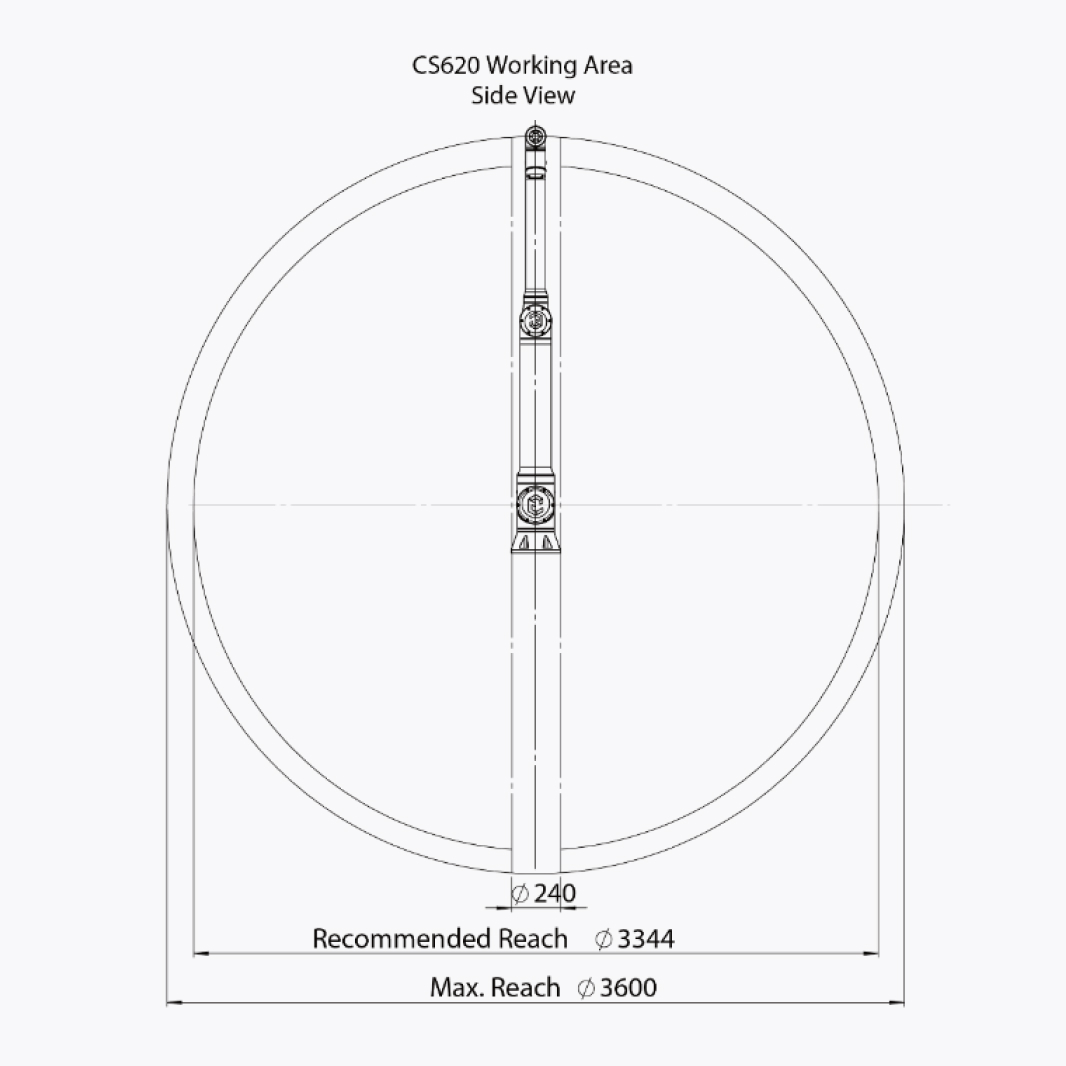

| รัศมีการทำงาน | 1800 มม. |
| คลาดเคลื่อน | ±0.1 มม. |
| แกน | 6 |
| มาตรฐาน | IP65 (เลือกใช้ IP68 ได้) |
| อุณหภูมิตอนใช้งาน | -10~50℃ |
| ไฟที่ใช้ | 625 วัตต์ |
| ความชื้น | <90% (non-condensing) |
| คอนเน็คเตอร์ IO | T1: M8, 8pin; T2: Ø 12.8 มม., 4pin |
| พอร์ต IO | 4 config. DI, 4 config. DO; 1 AI, 1 AO |
| แหล่งจ่ายไฟ IO | T1: 0 / 12V / 24V, 3A, 2A, 1A; T2: 24 V, 5A |
| การสื่อสาร | RS485, Modbus RTU |

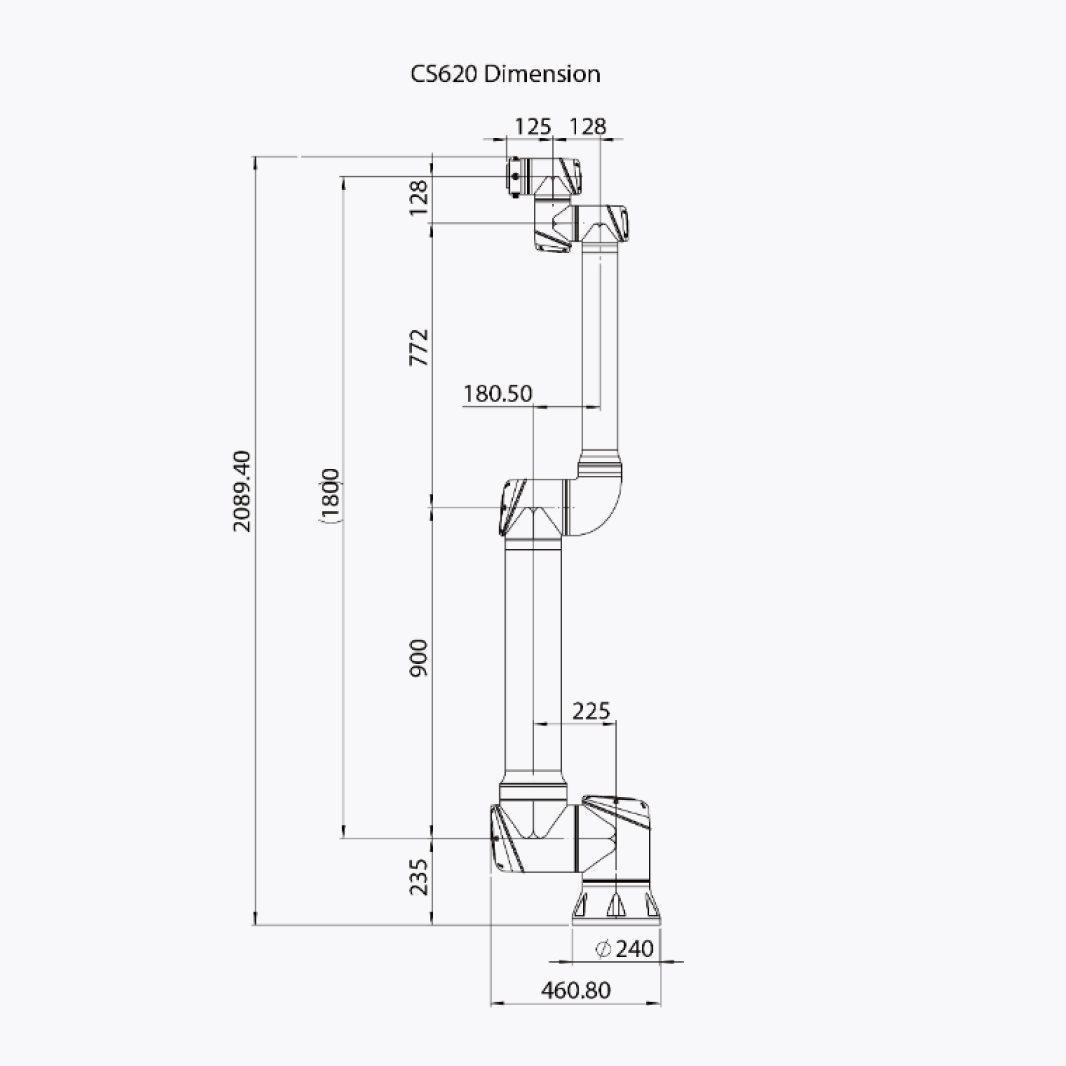

| ระยะการติดตั้ง | Ø 240 มม. |
| น้ำหนัก | 60 กก. |
| แกน | ระยะหมุน | ความเร็ว |
|---|---|---|
| แกน 1 | ±360° | 125°/วิ |
| แกน 2 | ±360° | 125°/วิ |
| แกน 3 | ±360° | 150°/วิ |
| แกน 4 | ±360° | 210°/วิ |
| แกน 5 | ±360° | 210°/วิ |
| แกน 6 | ±360° | 210°/วิ |
| ความเร็ว TCP โดยเฉลี่ย | 3.9 เมตร/วิ |
| สเปก | พารามิเตอร์ |
|---|---|
| ประเภท | AC |
| พอร์ต I/O | 24 DI, 24 DO (8 safety config. DI/DO); 2 AI, 2 AO; 4 High-Speed DI |
| แหล่งจ่ายไฟ I/O | 24V/3A (internal), 6A (external) |
| การสื่อสาร | RS485, Ethernet TCP/IP, Modbus TCP/RTU, Ethernet/IP slave, Profinet slave |
| ขนาด | 505 มม. x 257 มม. x 462 มม. |
| มาตรฐาน | IP44 |
| น้ำหนัก | 16 กก. |
| พลังงาน | 100-240VAC, 50-60Hz |
| อุณหภูมิตอนใช้งาน | 0~50℃ |
| ความชื้น | 5%-95% (non-condensing) |
| วัสดุ | อลูมิเนียม, เหล็กกล้า |
| สเปก | พารามิเตอร์ |
|---|---|
| ประเภท | DC / AC |
| พอร์ต I/0 | 24 DI, 24 DO (8 safety config. DI/DO); 2 AI, 2 AO; 4 High-Speed DI |
| แหล่งจ่ายไฟ I/0 | 24V/3A (internal), 6A (external) |
| การสื่อสาร | RS485, Ethernet TCP/IP, Modbus TCP/RTU, Ethernet/IP slave, Profinet slave |
| ขนาด | 495 มม. x 200 มม. x 227 มม. |
| มาตรฐาน | IP40 |
| น้ำหนัก | 7 กก. |
| พลังงาน | 19-72VDC / 100-240VAC, 50-60Hz |
| อุณหภูมิตอนใช้งาน | 0~50℃ |
| ความชื้น | 5%-95% (non-condensing) |
| วัสดุ | อัลลูมิเนียม, เหล็กกล้า |
| สเปก | พารามิเตอร์ |
|---|---|
| ขนาด | 301 มม. x 232 มม. x 54 มม. |
| ขนาดหน้าจอ | 12.1 นิ้ว |
| ความละเอียด | 1280 x 800 พิกเซล |
| มาตรฐาน | IP54 |
| น้ำหนัก | 1.7 กก. |
| ความยาวสายไฟ | 5.5 ม. |
| อุณหภูมิตอนใช้งาน | 0~50℃ |
| ความชื้น | 5%-95% (non-condensing) |
| วัสดุ | อัลลูมิเนียม, พลาสติก |
| วิธีการป้อนข้อมูล | หน้าจอสัมผัสแบบคาปาซิทีฟเต็มรูปแบบ |
| สเปก | พารามิเตอร์ |
|---|---|
| ขนาด | 301 มม. x 232 มม. x 105 มม. |
| ขนาดหน้าจอ | 12.1 นิ้ว |
| ความละเอียด | 1280 x 800 พิกเซล |
| มาตรฐาน | IP54 |
| น้ำหนัก | 1.8 กก. |
| ความยาวสายไฟ | 5.5 ม. |
| อุณหภูมิตอนใช้งาน | 0~50℃ |
| ความชื้น | 5%-95% (non-condensing) |
| วัสดุ | อัลลูมิเนียม, พลาสติก |
| วิธีการป้อนข้อมูล | หน้าจอสัมผัสแบบคาปาซิทีฟเต็มรูปแบบ |
ในกล่องมีอะไรบ้าง?
แกะกล่อง

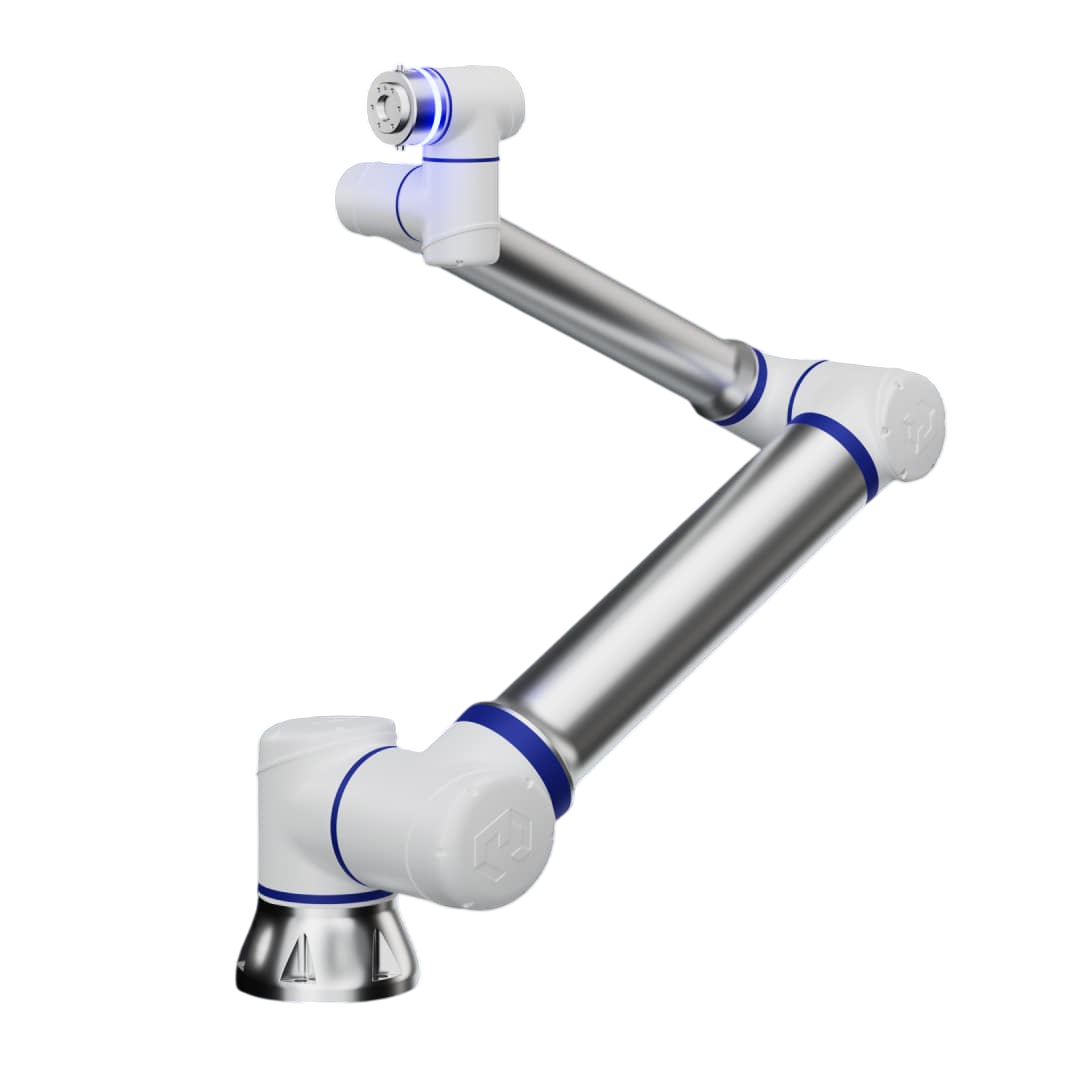

CS620
Elite Robots CS620: แขนกลอุตสาหกรรมทรงพลังที่ถูกสร้างมาเพื่องานหนัก ด้วยความสามารถในการยกน้ำหนักบรรทุกสูงสุดถึง 60 กก. และฐานติดตั้งกะทัดรัดเพียง Ø240 มม. ทำให้ประหยัดพื้นที่ได้ มาพร้อมมาตรฐานการป้องกันน้ำและฝุ่น (อัปเกรดเป็น IP68 ได้) เพื่อความทนทานสูงในทุกสภาพแวดล้อม จัดส่งพร้อมสายเคเบิล 5.5 ม. (มีตัวเลือกความยาว 1.5 ม.,3 ม., 8 ม., 10 ม. สำหรับการติดตั้งที่ยืดหยุ่น)
คอนโทรลเลอร์
อิสระในการติดตั้งที่เหนือกว่า ด้วยกล่องควบคุมโคบอทที่ออกแบบมาเพื่อลดขนาดและน้ำหนัก! โดยปกติคุณจะได้ รับ Standard AC Controller ที่เล็กและเบามาก (14 กก., 505 x 462 x 257 มม.) เพื่อการควบคุมโคบอทที่ สมบูรณ์แบบ แต่เพื่อตอบโจทย์วิศวกรระบบและลูกค้าที่ต้องการความยืดหยุ่นสูงสุด เราขอเสนอ AC/DC OEM Controller เป็นตัวเลือกพิเศษ ที่มีขนาดเล็กลงมากและ น้ำหนักลดลงกว่าครึ่ง เหลือเพียง 7.1 กก. ( 495 x 200 x 170 มม.) ให้คุณสามารถปรับแต่งการจ่ายไฟ (AC/DC) และการติดตั้งในรูปแบบที่ต้องการได้ อย่างเต็มที่!
ทีชแพนเดนต์
การควบคุมโคบอทไม่เคยง่ายขนาดนี้มาก่อน! ชุดมาตรฐานประกอบด้วย Teach Pendant รุ่น ERP400 ที่มา พร้อมหน้าจอ Full-Touch ขนาด 12.1 นิ้ว ใหญ่เต็มตา ใช้งานง่ายเหมือนแท็บเล็ต! ทนทานพร้อมลุยด้วยมาตรฐาน การป้องกัน IP54 และสายเคเบิลความยาว 5.5 ม. เพื่อความคล่องตัวในการสอนงาน และหากคุณต้องการเพิ่ม ระดับความปลอดภัยสูงสุด สามารถเลือกอัปเกรดเป็น รุ่น ERP400S ที่มี ปุ่มเปิดใช้งาน 3 โหมด (3-mode enable key) เพื่อความปลอดภัยที่เหนือกว่าตามมาตรฐานอุตสาหกรรม!
เอกสาร
เอกสารทางเทคนิค
ดาวน์โหลดเอกสารทั้งหมดหรือเลือกเอกสารที่เกี่ยวข้องจากเมนูแบบเลื่อนลงด้านล่างและใช้ประโยชน์จากผลิตภัณฑ์ของเราให้ได้มากที่สุด
- PDF / 7 MB
- PDF / 0.3 MB
- PDF / 0.3 MB
- PDF / 0.2 MB
- PDF / 19 MB
Datasheet_CS620
- PDF / 1 MB
